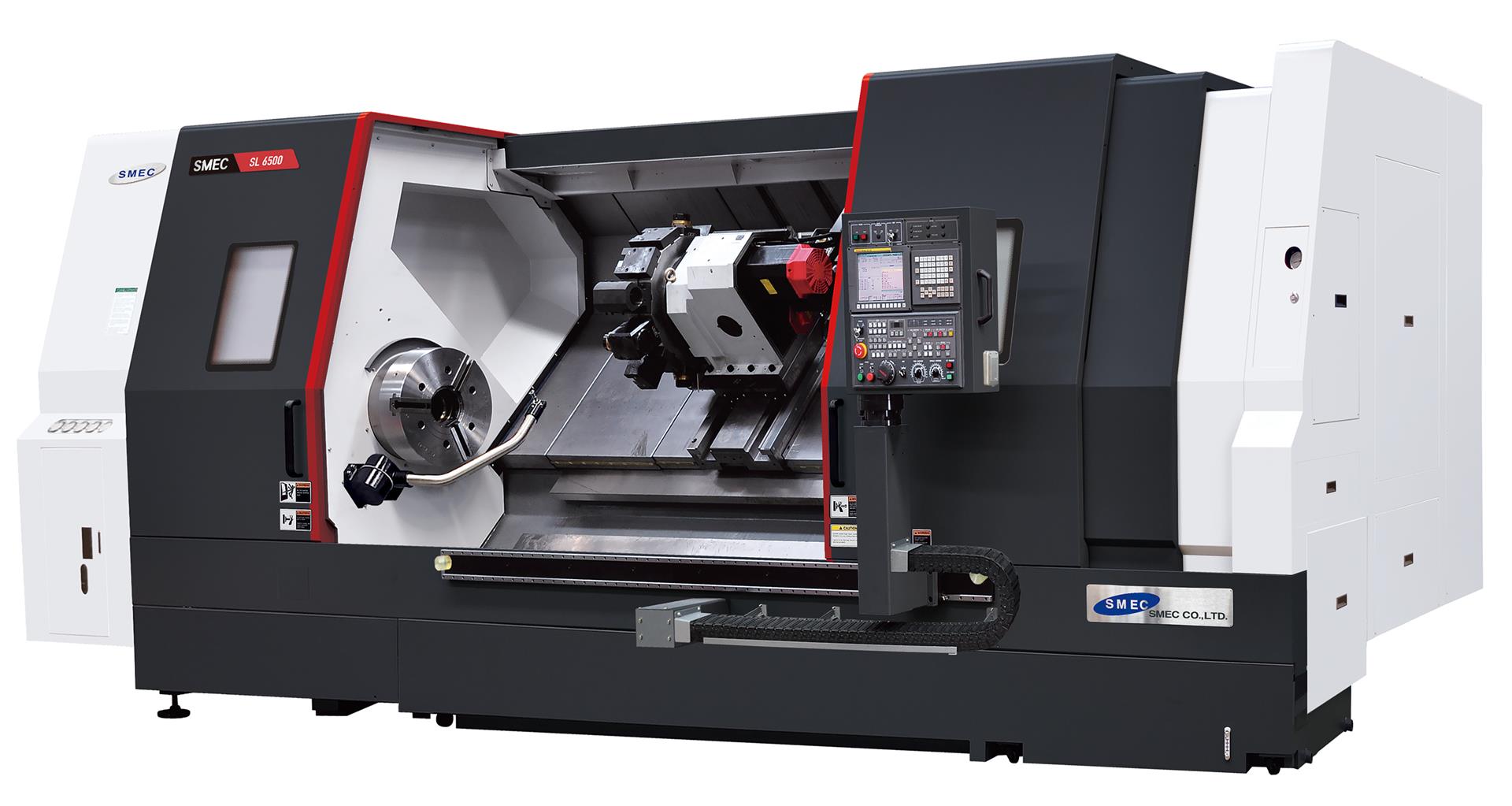

SMEC SL6500XM – kraftfull CNC-svarv med drivna verktyg
SMEC SL6500XM är en kraftig horisontell CNC-svarv med drivna verktyg, C-axel och programmerbar dubbdocka. Maskinen är utvecklad för krävande bearbetning av stora och tunga detaljer där hög stabilitet, stort vridmoment och möjlighet att kombinera flera bearbetningsoperationer är viktiga egenskaper.
Med upp till 900 mm svarvdiameter, 2 000 mm svarvlängd och 24″ huvudchuck erbjuder SL6500XM ett stort arbetsområde. Den stabila maskinkonstruktionen med 45-gradig snedbädd och kraftiga boxgejder ger goda förutsättningar för tung och precisionskrävande bearbetning.
Fördelar med SMEC SL6500XM
- Stor bearbetningskapacitet: Upp till 900 mm svarvdiameter och 2 000 mm svarvlängd.
- Kraftig maskinkonstruktion: 45-gradig snedbädd med förstärkningsribbor och boxgejder för hög styvhet.
- Stor huvudchuck: 21″ eller 24″ beroende på maskinutförande.
- Kraftfull huvudspindel: Upp till 55 kW maximal spindeleffekt.
- Drivna verktyg och C-axel: Möjliggör svarvning, borrning, fräsning och gängning i samma uppspänning.
- BMT85-revolver: 12 verktygspositioner för flexibel bearbetning.
- Programmerbar dubbdocka: Ger stabilt stöd vid bearbetning av längre detaljer.
Teknisk specifikation – SMEC SL6500XM
Arbetsområde och kapacitet
- Huvudchuck: 21″ (A-utförande) eller 24″ (B-utförande)
- Maximal svarvdiameter: 900 mm
- Maximal svarvlängd: 2 000 mm
- Svängdiameter över bädd: 1 030 mm
- Svängdiameter över tvärslid: 800 mm
- X-axelns rörelse: 470 mm
- Z-axelns rörelse: 2 050 mm
Huvudspindel
- Maximalt spindelvarvtal: 1 500 varv/min (A) eller 1 200 varv/min (B)
- Spindeleffekt, kontinuerlig/maximal: 37/55 kW
- Spindelgenomgång: 152 mm
- Spindelnos: ASA A2-15
Verktygsrevolver och drivna verktyg
- Verktygsrevolver: 12 positioner, BMT85
- Maximalt varvtal drivna verktyg: 3 000 varv/min
- Effekt drivna verktyg, kontinuerlig/maximal: 7,5/11 kW
- Snabbtransport X/Z: 12/15 m/min
Dubbdocka och maskindata
- Programmerbar dubbdocka
- Pinoldiameter: 180 mm
- Pinolrörelse: 150 mm
- Dubbkona: MT6
- Maskinvikt: cirka 19 500 kg
- CNC-styrsystem: FANUC 0i-TF Plus
Tekniska uppgifter enligt SMEC:s broschyr. Specifikationer och utrustning kan variera beroende på maskinutförande.
Stabil konstruktion för tung bearbetning
SMEC SL6500XM är byggd med en kraftig 45-gradig snedbädd, förstärkningsribbor och boxgejder. Konstruktionen är utvecklad för att motstå vibrationer och deformation vid tung bearbetning med höga skärkrafter.
Maskinens huvudspindel erbjuder högt vridmoment och tillsammans med den robusta verktygsrevolvern ger detta goda förutsättningar för effektiv bearbetning av större axlar, flänsar och andra krävande industrikomponenter.
Drivna verktyg och C-axel för komplettbearbetning
Med drivna verktyg och C-axel kan SMEC SL6500XM kombinera traditionell CNC-svarvning med borrning, fräsning och gängning i samma uppspänning.
Det kan minska behovet av separata bearbetningsoperationer och bidra till kortare genomloppstider och förbättrad noggrannhet.
SL6500XM har ingen separat Y-axel. För detaljer som kräver Y-axel hjälper Maskin Fransson gärna till att utvärdera alternativa maskinlösningar.
Två huvudspindelutföranden
SMEC SL6500XM erbjuds med två huvudspindelutföranden:
- SL6500AXM: 21″ huvudchuck och maximalt spindelvarvtal 1 500 varv/min.
- SL6500BXM: 24″ huvudchuck och maximalt spindelvarvtal 1 200 varv/min.
Båda utförandena har 37/55 kW spindeleffekt och erbjuds med drivna verktyg och programmerbar dubbdocka.
SMEC SL6500-serien – olika svarvlängder
SMEC:s större CNC-svarvar finns med flera olika svarvlängder för varierande produktionsbehov:
- SL6500M: upp till 1 000 mm svarvlängd.
- SL6500XM: upp till 2 000 mm svarvlängd.
- SL6500LM: upp till 3 200 mm svarvlängd.
- SL6500XLM: upp till 5 050 mm svarvlängd.
Maskin Fransson hjälper gärna till att välja rätt maskinstorlek och utrustning utifrån era arbetsstycken och produktionskrav.
Rådgivning och offert på SMEC SL6500XM
Behöver ni en kraftig CNC-svarv med stor svarvdiameter, drivna verktyg och möjlighet till bearbetning av detaljer upp till två meters längd? Maskin Fransson hjälper er att välja rätt utförande av SMEC SL6500XM.
Kontakta oss för teknisk rådgivning eller offert på SMEC SL6500XM.
Service, installation och utbildning för SMEC CNC-svarvar
Maskin Fransson erbjuder installation, operatörsutbildning, teknisk support, reservdelar och service för SMEC CNC-svarvar i hela Sverige.
Våra servicetekniker är utbildade på SMEC-maskiner och kan hjälpa till med felsökning, reparationer och förebyggande underhåll. Genom vår egen serviceorganisation kan vi ge våra kunder stöd både vid installationen och under maskinens fortsatta livslängd.
Läs mer om vår service av CNC-svarvar.
Läs mer om SMEC och vårt maskinprogram.
Om tillverkaren
SMEC, Samsung Machine Tools Engineering Company, grundades 1988 som en del av Samsung Heavy Industries och är idag en självständig maskintillverkare i Sydkorea. Företagets produktprogram omfattar bland annat CNC-svarvar, fleroperationsmaskiner och robotlösningar för industrier som fordonsindustrin, flygindustrin, elektronikindustrin och formverktygstillverkning.
SMEC maskiner är kända för precision, snabbhet och hög prestanda. Företaget har genom åren haft tekniska samarbeten med bland annat Mori Seiki och Toshiba. SMEC är certifierat enligt ISO 9001 och ISO 14001 och erbjuder CE-godkända produkter för den europeiska marknaden.
Företaget har successivt vuxit till en global aktör inom CNC-bearbetning. Enligt SMEC egen historik uppnådde företaget produktion av sin 20 000 maskin under 2023 och har under senare år deltagit på stora internationella branschmässor som EMO, IMTS och SIMTOS. SMEC arbetar kontinuerligt med forskning och utveckling och öppnade under 2024 ett nytt R&D-center i Gwangmyeong.
Med CE-anpassade maskiner för den europeiska marknaden, ett brett modellprogram och konkurrenskraftig teknik är SMEC ett intressant alternativ för svenska tillverkande företag som söker pålitliga och produktiva CNC-lösningar.
