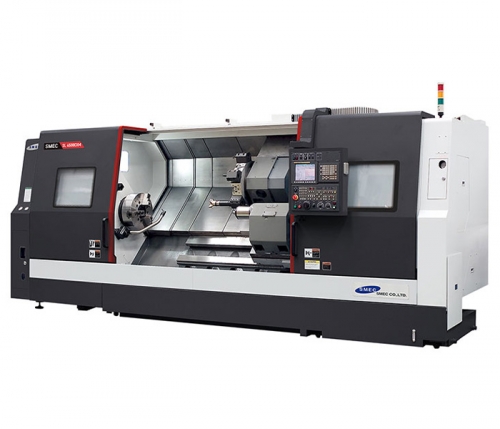

SMEC SL4500XLY – extra långbäddad CNC-svarv med Y-axel
SMEC SL4500XLY är en kraftfull horisontell CNC-svarv med extra lång bädd, Y-axel, drivna verktyg och programmerbar dubbdocka. Maskinen är utvecklad för bearbetning av stora och långa arbetsstycken där hög stabilitet, precision och möjlighet att kombinera flera bearbetningsoperationer är viktiga faktorer.
Med upp till 5 000 mm svarvlängd, 620 mm svarvdiameter och möjlighet till 24″ huvudchuck erbjuder SL4500XLY stor bearbetningskapacitet för krävande tillämpningar inom verkstadsindustrin.
Fördelar med SMEC SL4500XLY
- Extra lång svarvkapacitet: Upp till 5 000 mm svarvlängd för långa arbetsstycken.
- Kraftig konstruktion: Boxgejder och stabil snedbädd för bearbetning med höga skärkrafter.
- Stor huvudspindel: Chuckalternativ från 15″ till 24″, beroende på utförande.
- Y-axel: Totalt 200 mm rörelse (±100 mm) för excentrisk bearbetning.
- Drivna verktyg: Möjliggör svarvning, fräsning, borrning och gängning i samma uppspänning.
- Programmerbar dubbdocka: Ger stöd vid bearbetning av långa arbetsstycken.
- BMT75-revolver: 12 verktygspositioner för flexibel bearbetning.
Teknisk specifikation – SMEC SL4500XLY
Arbetsområde och kapacitet
- Huvudchuck: 18″ (15″ som alternativ), 21″ eller 24″, beroende på utförande
- Maximal svarvdiameter: 620 mm
- Maximal svarvlängd: 5 000 mm
- Svängdiameter över bädd: 975 mm
- Svängdiameter över tvärslid: 830 mm
- X-axelns rörelse: 350 mm
- Y-axelns rörelse: 200 mm (±100 mm)
- Z-axelns rörelse: 5 090 mm
Huvudspindel
- Maximalt spindelvarvtal: 1 800 / 1 500 / 1 200 varv/min beroende på utförande
- Spindeleffekt, kontinuerlig/maximal: 30 / 45 kW
- Spindelgenomgång: 132 eller 181 mm beroende på utförande
- Spindelnos: ASA A2-11 eller A2-15 beroende på utförande
Verktygsrevolver och drivna verktyg
- Verktygsrevolver: 12 positioner, BMT75
- Maximalt varvtal drivna verktyg: 4 000 varv/min
- Effekt drivna verktyg, kontinuerlig/maximal: 5,5 / 7,5 kW
- Snabbtransport X/Y/Z: 20 / 15 / 18 m/min
Dubbdocka och maskindimensioner
- Programmerbar dubbdocka
- Pinoldiameter: 160 mm
- Pinolrörelse: 150 mm
- Dubbkona: MT5
- Maskinvikt: cirka 25 000 kg
Fem meters svarvlängd för stora och långa detaljer
Den extra långbäddade konstruktionen gör SMEC SL4500XLY särskilt intressant för tillverkning av långa axlar, rörformiga komponenter och andra detaljer där arbetsstyckets längd ställer höga krav på maskinens stabilitet.
Den programmerbara dubbdockan ger stöd vid bearbetning av längre arbetsstycken och bidrar till att skapa stabila bearbetningsförhållanden.
För företag som behöver stor svarvlängd men samtidigt vill kunna utföra fler operationer i samma maskin erbjuder SL4500XLY en kombination av stor kapacitet och flexibel bearbetning.
Stabil konstruktion för tung bearbetning
SMEC SL4500XLY är byggd med kraftiga boxgejder och en stabil snedbäddskonstruktion som ger goda förutsättningar för bearbetning med höga skärkrafter.
Den robusta maskinkonstruktionen, den kraftfulla huvudspindeln och BMT75-revolvern gör modellen lämplig för bearbetning där både hög styvhet och god noggrannhet är viktiga faktorer.
Y-axel och drivna verktyg för effektivare produktion
Med Y-axel och drivna verktyg kan SMEC SL4500XLY kombinera svarvning med fräsning, borrning och gängning i samma uppspänning.
Det minskar behovet av att flytta stora och tunga arbetsstycken mellan olika maskiner, vilket kan bidra till kortare genomloppstider, färre omspänningar och högre precision.
Tre utföranden i SMEC SL4500-serien
SMEC SL4500-serien erbjuder olika svarvlängder för varierande produktionsbehov:
- SL4500XY: upp till 2 140 mm svarvlängd.

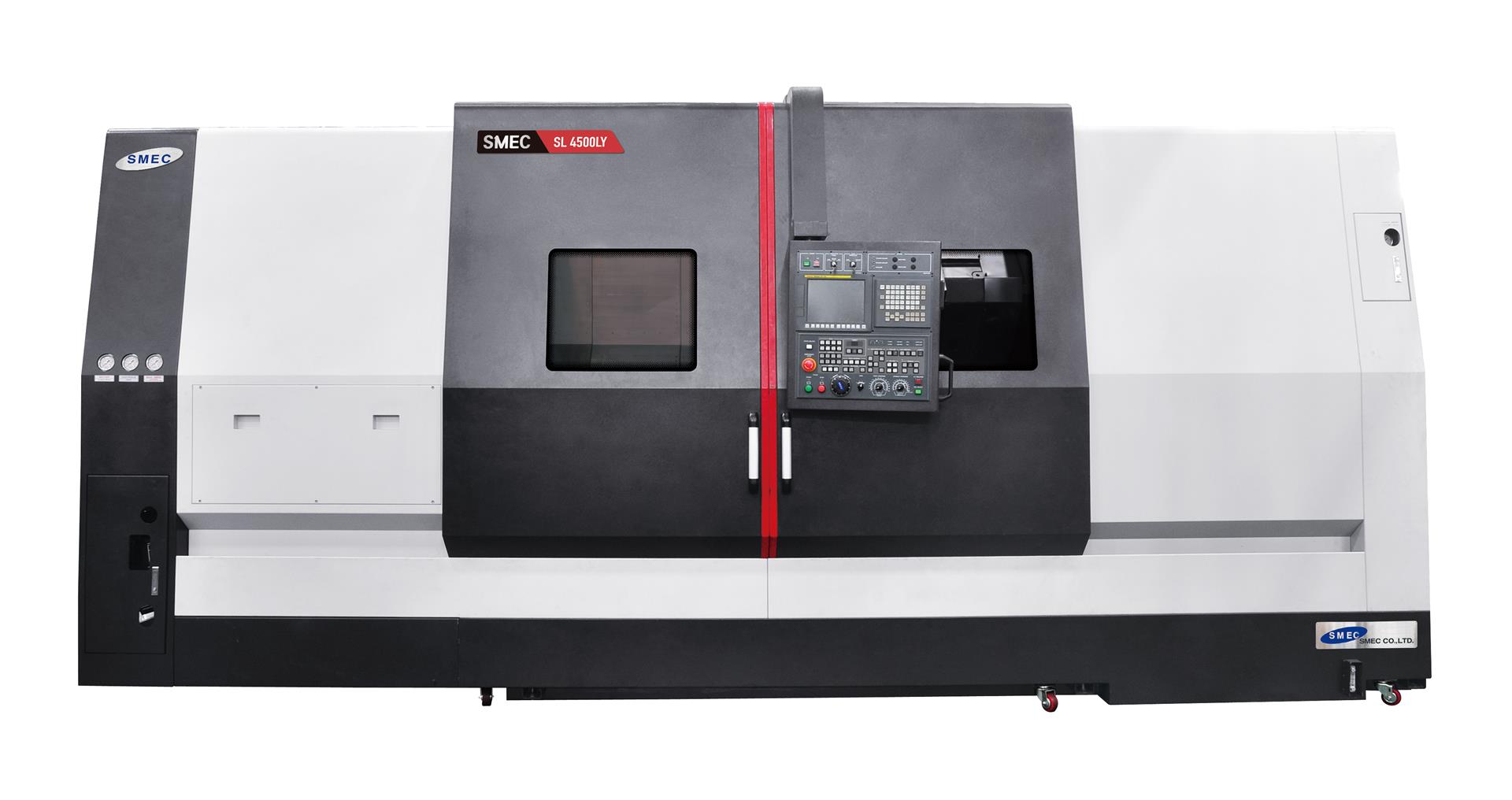

- SL4500LY: upp till 2 930 mm svarvlängd.
- SL4500XLY: upp till 5 000 mm svarvlängd.
Samtliga modeller kombinerar Y-axel med drivna verktyg. Maskin Fransson hjälper gärna till att välja rätt maskinstorlek och utrustning utifrån detaljdimensioner och produktionskrav.
Rådgivning och offert på SMEC SL4500XLY
Behöver ni en kraftfull CNC-svarv med mycket stor svarvlängd, Y-axel och drivna verktyg? Maskin Fransson hjälper er att välja rätt utförande av SMEC SL4500XLY.
Kontakta oss för teknisk rådgivning eller offert på SMEC SL4500XLY.
Service, installation och utbildning för SMEC CNC-svarvar
Maskin Fransson erbjuder installation, operatörsutbildning, teknisk support, reservdelar och service för SMEC CNC-svarvar i hela Sverige.
Våra servicetekniker är utbildade på SMEC-maskiner och kan hjälpa till med felsökning, reparationer och förebyggande underhåll. Genom vår egen serviceorganisation kan vi ge våra kunder stöd både vid installationen och under maskinens fortsatta livslängd.
Läs mer om vår service av CNC-svarvar.
Läs mer om SMEC och vårt maskinprogram.
Om tillverkaren
SMEC, Samsung Machine Tools Engineering Company, grundades 1988 som en del av Samsung Heavy Industries och är idag en självständig maskintillverkare i Sydkorea. Företagets produktprogram omfattar bland annat CNC-svarvar, fleroperationsmaskiner och robotlösningar för industrier som fordonsindustrin, flygindustrin, elektronikindustrin och formverktygstillverkning.
SMEC maskiner är kända för precision, snabbhet och hög prestanda. Företaget har genom åren haft tekniska samarbeten med bland annat Mori Seiki och Toshiba. SMEC är certifierat enligt ISO 9001 och ISO 14001 och erbjuder CE-godkända produkter för den europeiska marknaden.
Företaget har successivt vuxit till en global aktör inom CNC-bearbetning. Enligt SMEC egen historik uppnådde företaget produktion av sin 20 000 maskin under 2023 och har under senare år deltagit på stora internationella branschmässor som EMO, IMTS och SIMTOS. SMEC arbetar kontinuerligt med forskning och utveckling och öppnade under 2024 ett nytt R&D-center i Gwangmyeong.
Med CE-anpassade maskiner för den europeiska marknaden, ett brett modellprogram och konkurrenskraftig teknik är SMEC ett intressant alternativ för svenska tillverkande företag som söker pålitliga och produktiva CNC-lösningar.
